產品簡介

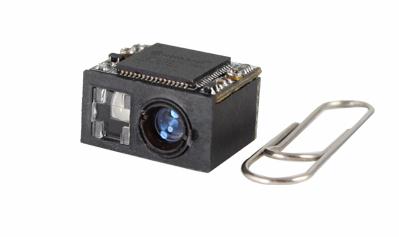

EM3080系列二維影像式條碼識讀引擎，應用了領先的芯片化新大陸UIMG智能圖像識別技術，開創影像式二維條碼識讀引擎的新時代。新大陸的二維解碼芯片，將先進的UIMG圖像識別算法與先進的芯片設計與制造技術融合，極其簡化了二維條碼識讀產品的設計難度，為自動識別行業樹立高性能、高可靠、低功耗的優秀標桿。EM3080可識讀各類主流一維條碼、PDF417、QR Code（QR1、QR2、Micro QR）和Data Matrix的各種版本，還支持識讀GS1-DataBarTM(RSS)條碼，包括RSS-Limited、RSS-14、RSS-14 Stacked、RSS-Expand等版本。EM3080不僅可以迅捷地識別各種印制介質上的條碼，對于LCD顯示、手機屏幕顯示的條碼更有優秀的性能表現。當前有越來越多基于手機的條碼應用，如折扣券、電子票、登機牌等，EM3080更好地解決此類新應用和傳統應用的兼顧。EM3080小巧的設計，可嵌入于絕大多數的設備，僅僅3克的重量，幾乎感覺不到它的存在。EM3080的瞬間啟動功能，可允許在應用中徹底關斷電流，在需要時瞬間啟動進行條碼識別，并以超低的工作功耗為應用帶來便利和迅捷。
產品特性
◆ UIMG核心技術
采用自主研發的第五代UIMG核心解碼技術，可快速識讀各類品質的條碼。
◆ 入門級二維引擎
較高的性?xún)r(jià)比，以一維的投入實現二維的識讀。
◆ 高集成度
解碼板和攝像頭一體化設計，體積減小到極致，可滿足各類極小型化應用的需求。
◆ 綠色低功耗
采用自主NLDC核心技術，大大降低運行功耗，延長設備使用壽命。
◆ 接口豐富
提供USB和TTL232接口，滿足更多接口需求。
掃描性能 | |||
圖像傳感器 | 640×480 CMOS | ||
照明 | 紅光LED 625±10 nm | ||
識讀碼制 | 2D | PDF417、QR Code(QR1/2, Micro)、Data Matrix (ECC200,ECC000,050,080,100,140) | |
1D | Code128、UCC/EAN-128、AIM 128、EAN-8、EAN-13、ISBN/ISSN、UPC-E、UPC-A、Interleaved 2 of 5、ITF-6、ITF-14、Matrix 2 of 5、Industrial 25、Standard 25、Code39、Codabar、Code 93、Code 11、Plessey、MSI-Plessey、GS1-DataBarTM(RSS) (RSS-14、RSS-Limited、RSS-Expand) | ||
識讀精度 | ≥5mil | ||
典型識讀景深 | Code 39 | 65mm - 95mm(5mil); 55mm - 295mm(20mil) | |
PDF417 | 50mm -155mm(6.67mil) | ||
Data Matrix | 45mm -160mm(10mil) | ||
QR Code | 45mm -235mm(20mil) | ||
UPC-A | 55mm - 245mm(13mil) | ||
符號反差 | ≥30%反射差異 | ||
識讀角度** | 旋轉360°，傾斜±50°，偏轉±50° | ||
視場角度 | 水平36°，垂直23° | ||
機械/電氣參數 | |||
接口 | TTL-232 / USB1.1 | ||
工作電壓 | 3.0 ~3.6VDC | ||
電流 @ 3.3 VDC | 工作電流 | 155mA | |
空閑電流 | 94mA | ||
休眠電流 | 40mA | ||
外觀尺寸 (mm) | 15.1(W)×13.1(D)×9.0(H) | ||
重量 | 3克 | ||
環境參數 | |||
工作溫度 | -20℃~ +60℃ | ||
儲存溫度 | -40℃~ +85℃ | ||
工作濕度 | 5% ~ 95% ( 無凝結 ) | ||
環境光照 | 0 ~ 100000 lux（自然光） | ||
國際認證 | |||
FCC Part15 Class B, CE EMC Class B | |||
配件列表 | |||
開發板EVK3000 | EM3000的開發板，帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出。 | ||
數據線 | RS-232數據線 | RS-232數據線，用來連接EVK3000和信息接收主機，帶適配器插口。 | |
USB數據線 | USB數據線，用來連接EVK3000和信息接收主機。 | ||
電源適配器 | 5V電源適配器，配合數據線（型號：CBL023R）給EVK3000供電。 其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60Hz. | ||
**測試條件如下：Code39，3 Bytes ; 最小條空寬度 = 10mil；寬窄比 = 2.5:1 ;PCS = 0.8; 條碼高度 = 40mm；測試距離 = 210mm; 環境溫度=23℃ ; 環境照度= 200 LUX | |||
